通信拡張アダプター　TK-2070　本体単品　自社製品PATOKブランド

手のひらサイズ

外形寸法 W125mm×D85mm×H40mm（突起物は含んでいません）

こちらは通信拡張アダプターTK-2070 本体単品となります。

別途、お得な基本業務運用トランシーバーのセットもございます。

〇添付品：使用説明書、USBケーブル(micro-B - USB-A)

※ACアダプターは付属しません。

家庭用コンセント(AC100V)から電源を取る場合は、別途市販のUSB用ACアダプター(DC5V 1A)をご用意ください。

〇概要：

本装置は、２台の市販の無線機を改造することなく、シームレスに音声を橋渡しすることができる「通信拡張アダプター」です。

業務用無線や自治体防災、特小の業務利用などで使用することができます。

受信音声を遅延することで、送信開始から音声が通るまでの頭切れを抑制します。

本装置と２台の無線機を複数セット使用することで、通信距離を大きく伸ばすことが可能です。

業務用通信において、デジタル小電力コミュニティ無線機やデジタル簡易無線機(登録局)を使って、特定小電力無線機の通信利用範囲を拡げる運用ができます。

〇基本業務運用：

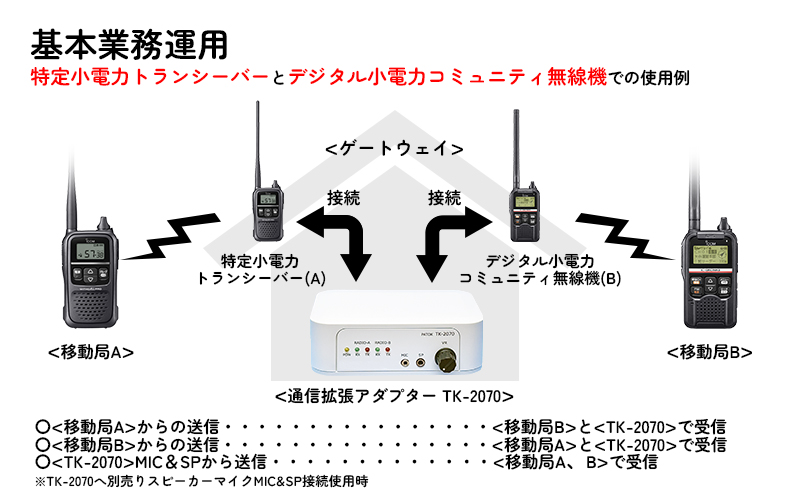

画像２の通り、本装置TK-2070に特定小電力トランシーバー＜Ａ＞、デジタル小電力コミュニティ無線機＜Ｂ＞を接続して＜ゲートウェイ＞を構成します。

ゲートウェイでは＜Ａ＞－＜Ｂ＞間の音声信号の橋渡しを行い、＜移動局Ａ＞と＜移動局Ｂ＞の交信を成立させます。

＜移動局Ａ＞から送信された場合、＜Ａ＞で受信した音声は＜Ｂ＞に転送され、＜Ｂ＞はその音声を送信、＜移動局Ｂ＞にて受信します。

＜移動局Ｂ＞から送信された場合も同様のプロセスで、＜Ｂ＞で受信した音声は＜Ａ＞に転送され、＜Ａ＞はその音声を送信、＜移動局Ａ＞にて受信します。

TK-2070に別売りのスピーカーマイクを装着して運用する場合、

＜移動局Ａ＞から送信   .....   ＜移動局Ｂ＞と<TK-2070>で受信　

＜移動局Ｂ＞から送信   .....   ＜移動局Ａ＞と<TK-2070>で受信　

＜TK-2070＞から送信   .....   ＜移動局Ａ、Ｂ＞で受信

、のように運用できます。
